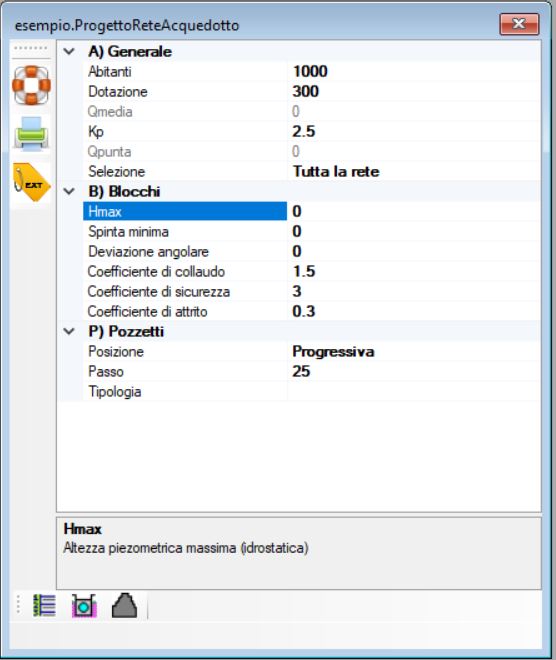

Il Pannello di Progetto

Il pannello di progetto consente di utilizzare alcune funzionalità per la progettazione della rete.
Il numero e la tipologia delle funzionalità disponibili dipende dalla configurazione del software.

Nella scheda è presente una sezione generale ed altre sezioni che, invece, si riferiscono alla funzionalità di
progetto da utilizzare.

Nella sezione generale impostando gli abitanti, la dotazione e i due coefficienti di parzializzazione e di punta
è possibile conoscere la portata che giunge alla rete in condizioni medie e di punta.
I valori dei coefficienti vengono utilizzati dal solutore quando necessita di stimare le portata e fare le verifiche
delle portate nere nelle fognature nere o miste.

Generale

• Abitanti: consente di impostare il numero di abitanti serviti dalla rete

• Dotazione: consente di impostare la dotazione media per abitante espressa in l/ab x giorno

• Qmedia in acquedotto: riporta la portata media servita dall'acquedotto in l/s

• Kp: consente di impostare il coefficiente di punta dell'acquedotto

• Qpunta in acquedotto: riporta la portata di punta fornita dall'acquedotto

• Selezione: consente di impostare tutta la rete o soltanto una selezione esplora dati (in quest'ultimo caso occorre utilizzare il comando esplora dati)

Blocchi (da utilizzare con il comando posizionamento blocchi)

• Hmax: consente di impostare la altezza piezometrica massima

• Spinta minima: consente di impostare la spinta minima al di sotto della quale i blocchi non verranno inseriti

• Deviazione angolare: consente di impostare la deviazione angolare minima al di sotto della quale i blocchi non vengono inseriti

• Coefficiente di collaudo: consente di impostare il coefficiente di sicurezza di collaudo

• Coefficiente di sicurezza: consente di impostare il coefficiente di sicurezza allo scorrimento

• Coefficiente di attrito: consente di impostare il coefficiente di attrito cls/terreno


Pozzetti (da utilizzare con il comando posizionamento pozzetti)

• Posizione: consente di impostare il criterio di generazione dei pozzetti

• Passo: consente di impostare il passo dei pozzetti nel caso di posizionamento per progressiva

• Tipologia: consente di impostare la tipologia dei pozzetti


I comandi dell'analisi sono riportati in basso:

• Configurazione: consente di accedere alla lista delle configurazioni

• Posizionamento blocchi: consente di avviare la procedura per il posizionamento dei blocchi di ancoraggio

• Posizionamento automatico dei pozzetti:consente di avviare la procedura per il posizionamento automatico dei pozzetti
