La vista dell'acquedotto

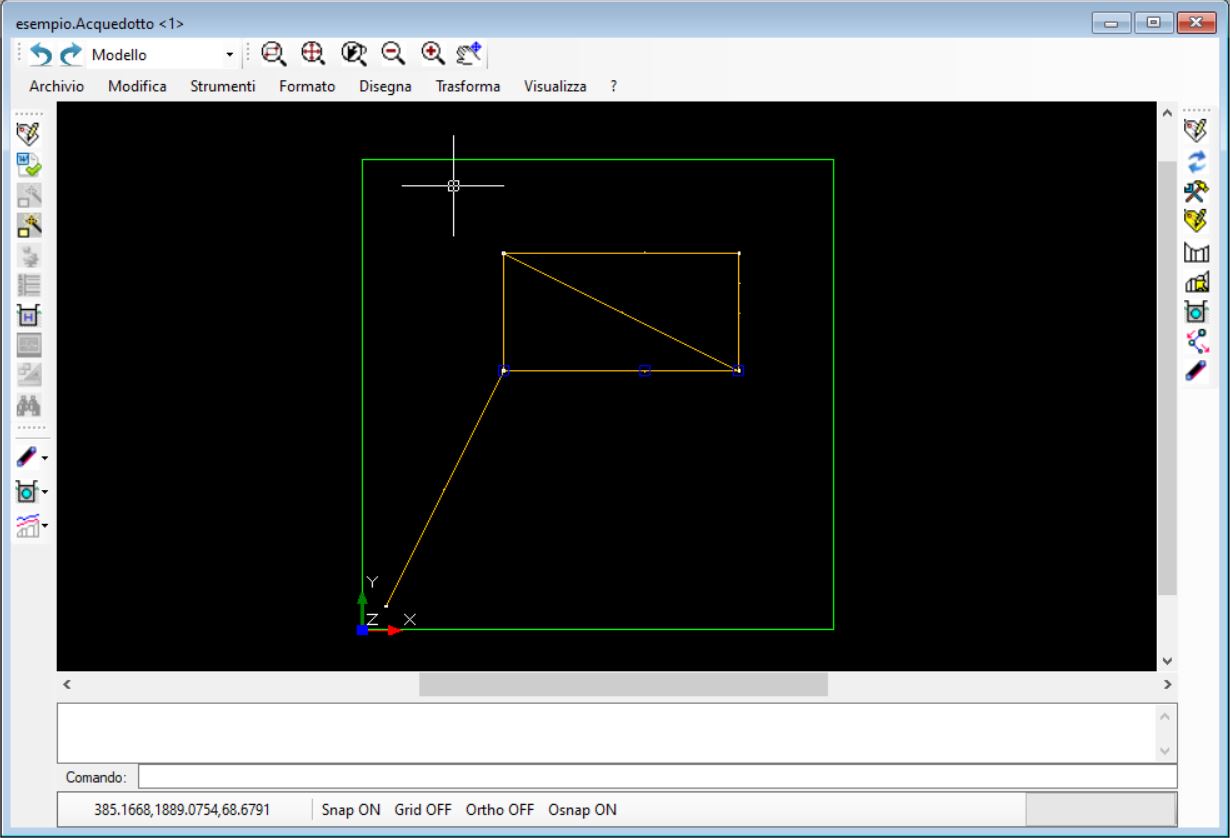

La vista dell'acquedotto presenta una rappresentazione planimetrica della rete sul territorio di riferimento.


La vista della fognatura viene utilizzata per la modellazione grafica della rete

Il menù superiore prevede una serie di comandi disponibili in ogni vista grafica.

La barra superiore consente di accedere ai comandi più frequentemente utilizzati.

La barra di sinistra contiene i comandi che agiscono direttamente sulla acquedotto.

La barra di destra, se presente, contiene i comandi che agiscono sul singolo  elemento selezionato come una condotta.

Il menù contestuale consente di accedere ai comandi dell'acquedotto, a quelli dell'oggetto o degli oggetti selezionati in modalità di modifica multipla.

Nella barra superiore è presente il selettore sottovista che consente di impostare il tipo di sottovista dell'acquedotto:
  • modello
  • definizione profili
  • verifica idraulica
  • analisi
  • progetto
  • simulazione
a seconda della sottovista alcuni comandi potrebbero essere disabilitati o non presenti.
I comandi della barra di sinistra si riferiscono all'acquedotto.

Nella parte superiore sono presenti gli elementi del modello che possono essere inseriti nell'acquedotto:
  • pozzetto: inserisce un nuovo punto topografico sul territorio con la quota interpolata
  • vasca di accumulo: inserisce una area di consumo con una spezzata chiusa
  • scaricatore: inserisce una area colante con una spezzata chiusa
  • collettore inserisce un nuovo sondaggio che definisce le caratteristiche del territorio in quel punto
  • sollevamento: inserisce una nuova stazione di pioggia in cui fissare i dati di pioggia

Nella parte inferiore sono presenti i comandi propri del territorio:

  • proprietà: apre la scheda proprietà dell'acquedotto
  • check:  consente di effettuare un controllo rapido del modello
  • generazione automatica schema: crea uno schema regolare automaticamente in base ad alcuni parametri
  • definisci profilo:  consente di selezionare uno o più collettori e creare un oggetto profilo
  • crea profilo semplificato:  apre una scheda per creare un profilo semplificato senza avere già una rete
  • calcolo: consente di accedere alla scheda di calcolo
  • analisi:  consente di accedere alla scheda di analisi
  • progetto: consente di accedere alla scheda di progetto
  • esplora dati: consente di esplorare gli elementi del modello tramite filtri con criteri personalizzati
elenco completo dei comandi dell'acquedotto
