La vista della fognatura

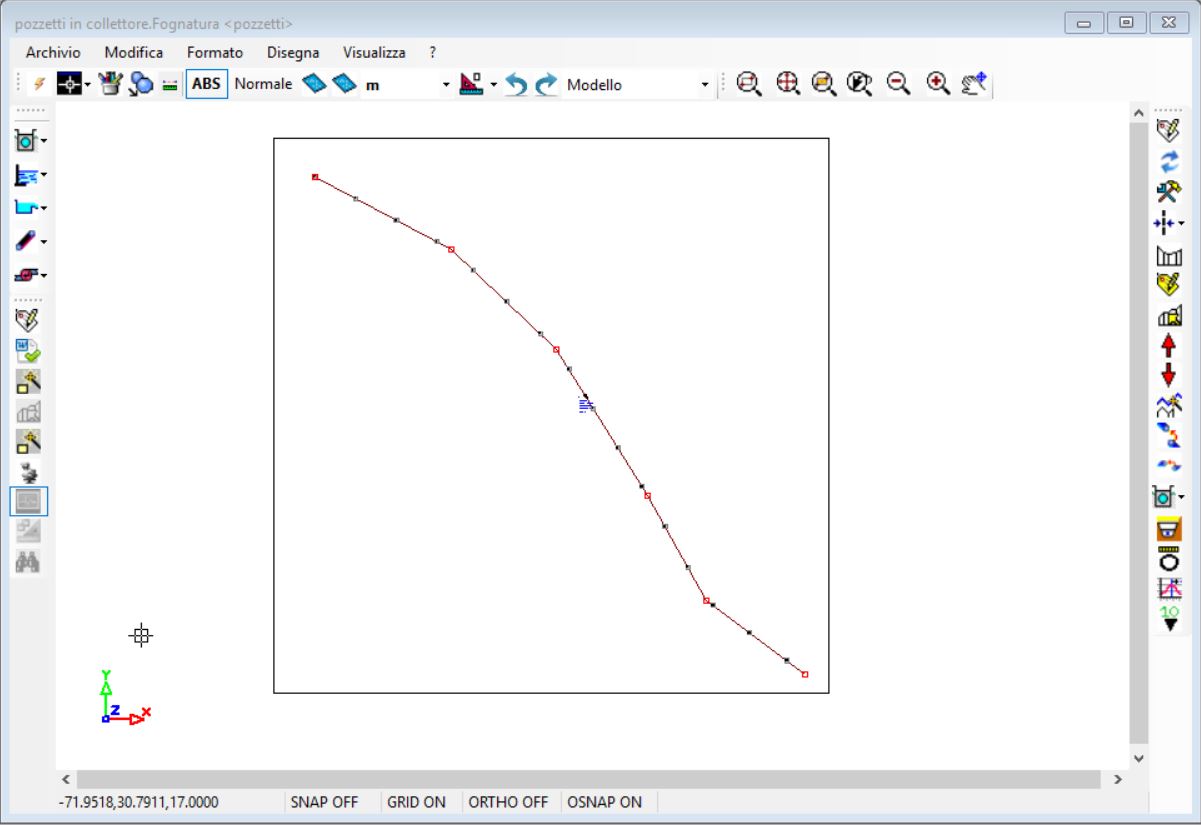

La vista della fognatura presenta una rappresentazione planimetrica della rete sul territorio di riferimento.


La vista della fognatura viene utilizzata per la modellazione grafica della rete

Il men¨ superiore prevede una serie di comandi disponibili in ogni vista grafica.

La barra superiore consente di accedere ai comandi pi¨ frequentemente utilizzati.

La barra di sinistra contiene i comandi che agiscono direttamente sulla fognatura.

La barra di destra, se presente, contiene i comandi che agiscono sul singolo elemento selezionato come un collettore.

Il men¨ contestuale consente di accedere ai comandi della fognatura, a quelli dell'oggetto o degli oggetti selezionati in modalitÓ di modifica multipla.

Nella barra superiore Ŕ presente il selettore sottovista che consente di impostare il tipo di sottovista della fognatura:
  • modello
  • definizione profili
  • verifica idraulica
  • analisi
  • progetto
  • simulazione
a seconda della sottovista alcuni comandi potrebbero essere disabilitati o non presenti.
I comandi della barra di sinistra si riferiscono alla fognatura.

Nella parte superiore sono presenti gli elementi del modello che possono essere inseriti nella fognatura:
  • pozzetto: inserisce un pozzetto sui vertici di estremitÓ di un collettore (utilizzare il comando EndPoint della modalitÓ Osnap).                             Quando non Ŕ correttamente agganciato compare la voce "isolato"
  • collettore inserisce un nuovo collettore
  • sollevamento: inserisce una pompa su un vertice di un collettore
  • vasca di accumulo: inserisce una vasca di accumulo
  • scaricatore: inserisce uno scaricatore su un vertice di estremitÓ di un tratto

Nella parte inferiore sono presenti i comandi propri del territorio:
  • proprietÓ: apre la scheda proprietÓ della fognatura
  • check:  consente di effettuare un controllo rapido del modello
  • generazione automatica schema: crea uno schema regolare automaticamente in base ad alcuni parametri
  • definisci profilo:  consente di selezionare uno o pi¨ collettori e creare un oggetto profilo
  • crea profilo semplificato:  apre una scheda per creare un profilo semplificato senza avere giÓ una rete
  • calcolo: consente di accedere alla scheda di calcolo
  • analisi:  consente di accedere alla scheda di analisi
  • progetto: consente di accedere alla scheda di progetto
  • esplora dati: consente di esplorare gli elementi del modello tramite filtri con criteri personalizzati
elenco completo dei comandi della fognatura
